Смешанные виды топологий

Многие организации используют комбинации главных сетевых топологий, называемые смешанные сети

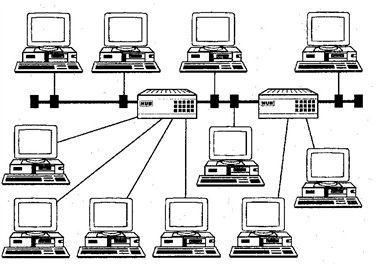

Смешанная топология звезда на шине (Star Bus), показанная на рис.1.7 объединяет топологии "шина" и "звезда". Преимущество этой топологии заключается в том, что никакие неполадки на отдельном компьютере или в сегменте не могут вывести из строя всю сеть. Также в случае неисправности отдельного концентратора не смогут взаимодействовать по сети только те компьютеры, которые присоединены к этому концентратору, а остальные компьютеры эта проблема не затронет.

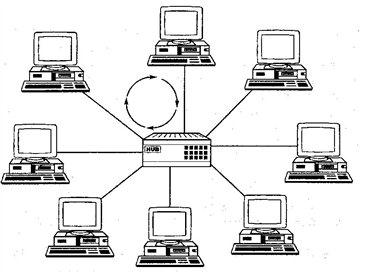

Топология " звезда на кольце" (Star Ring) известна также под названием Star-wired Ring, поскольку сам концентратор выполнен как кольцо. Сеть " звезда на кольце" внешне идентична топологии "звезда", но на самом деле концентратор соединен проводами как логическое кольцо (рис. 1.8). Эта топология популярна для сетей Token Ring, поскольку легче в реализации, чем физическое кольцо, но дает возможность посылать "токены" внутри концентратора так же, как и в случае физического кольца. Почти так же, как при топологии "кольцо", компьютеры имеют равный доступ к сетевому носителю за счет посылки "токенов". Повреждение отдельного компьютера не может привести к остановке всей сети, но если выходит из строя концентратор, кольцо, которым управляет концентратор, тоже отключается.

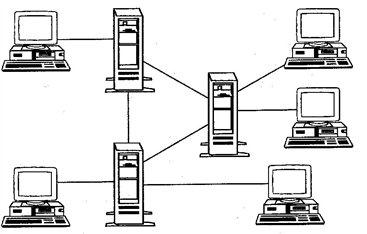

Реализация настоящей ячеистой топологии в крупных сетях может быть дорогой, требующей времени и непростой. Сеть "гибридной ячеистой топологии" (Hybrid Mesh) может предоставить некоторые из существенных преимуществ настоящей сети ячеистой топологии без необходимости использовать большого количества кабеля. В большинстве крупных организаций критически важные данные хранятся не на всех компьютерах сети. Вместо этого они хранятся на сетевых серверах. Компании, которые хотят обеспечить защиту от сбоев для своих сетей на уровне кабелей, могут ограничить только компьютерами с критически важными данными. Это означает, что ячеистая топология существует только на части сети (рис. 1.9). Этот тип ячеистой топологии по-прежнему обеспечивает защиту от сбоев для серверов с важной информацией, но не добавляет защиты для отдельных клиентов сети. Гибридная ячеистая топология должна стоить меньше, чем сеть, полностью построенная на ячеистой топологии, но будет не столь защищенной от сбоев.
